S型拉壓力傳感器技術解析與應用指南

一、產品概述

S型拉壓力傳感器是深圳市力準傳感技術有限公司的核心產品系列之一，以其獨特的“S”形結構設計，兼具拉伸與壓縮雙向測力能力，廣泛應用于工業自動化、測試測量、機器人、3C電子、新能源等領域。該系列傳感器采用應變片原理，具有高精度、高穩定性、結構緊湊、安裝靈活等特點，適用于多種復雜工況下的力值檢測需求。

---

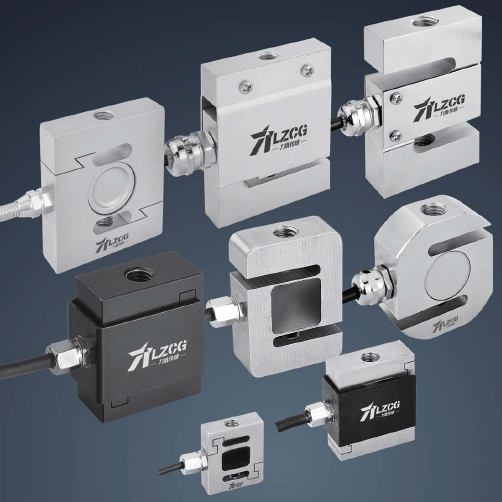

二、產品系列與型號概覽

力準傳感提供豐富的S型傳感器型號，覆蓋從克級到噸級的廣泛量程，滿足不同場景的測力需求。主要型號包括：

型號	量程范圍	材質	典型應用場景
LFS-01系列	0～5kg～200kg	不銹鋼/鋁	插拔力測試儀、鍵盤手感測試、小型自動化設備
LFS-02系列	0～5kg～100kg	不銹鋼/鋁	機器人手爪力、按鍵測試、空間受限場合
LFS-3A	0.5t～20t	合金鋼	大力值試驗機、吊鉤秤、工業稱重系統
LFS-05/06	0～2kg～5t	鋁合金/合金鋼	試驗機、料斗秤、焊接機、壓力檢測
LFS-12/13/14A	0～1kg～100kg	不銹鋼/鋁	緊湊型設備、冷熱壓機、自動化裝配線
LFS-15/35系列	0～5kg～100kg	不銹鋼	端子機插拔測試、多軸力檢測、高精度測試儀

注：以上為部分代表性型號，完整型號及參數請參考官網產品頁或技術手冊。

---

三、核心技術特點

1. 高精度與穩定性

• 非線性、滯后、重復性普遍優于±0.05% F.S.，部分型號可達±0.03% F.S.
• 溫度補償范圍寬（-10℃～60℃），溫漂系數低，適用工業環境
• 長期蠕變性能優異，30分鐘內蠕變誤差≤±0.05% F.S.

2. 結構堅固，防護等級高

• 主體采用不銹鋼或合金鋼材質，耐腐蝕、抗疲勞
• 防護等級達IP65/IP67，防塵防水，適用于惡劣環境
• 安全過載150%~200%，極限過載最高可達500%，可靠性強

3. 安裝靈活，適配性強

• 提供螺紋安裝、彈性銷、壓頭、凸臺等多種安裝方式
• 結構緊湊，適合空間受限的集成場景
• 支持TEDS（傳感器電子數據表）功能，即插即用，便于系統集成

4. 電氣性能優異

• 標準輸出靈敏度：2.0±10% mV/V（部分型號可選3.0 mV/V）
• 輸入阻抗：350Ω～406Ω，輸出阻抗：350Ω±5Ω
• 推薦激勵電壓：3～10VDC，兼容多數變送器與采集系統
• 絕緣電阻≥5000MΩ，抗干擾能力強

---

四、典型應用場景

領域	具體應用	推薦型號
3C電子測試	插拔力測試、按鍵手感測試、屏幕壓合檢測	LFS-01A、LFS-02F、LFS-13
自動化與機器人	機器人手爪力控、裝配壓力監測、抓取力反饋	LFS-02系列、LFS-12、LFS-35
工業檢測與試驗機	材料拉伸壓縮測試、稱重系統、壓力校準	LFS-05、LFS-06、LFS-3A
新能源與汽車	電池模組壓裝、焊接力監測、零部件測試	LFS-14A、LFS-15、LFS-35A
醫療與精密設備	手術器械力反饋、注射泵壓力檢測、康復設備	LFS-02C、LFS-13、LFS-12

---

五、選型與使用建議

1. 選型步驟

1. 確定量程：根據最大工作力值選擇，建議留出20%～30%余量。
2. 選擇材質：潮濕/腐蝕環境優選不銹鋼；輕量化需求可選鋁合金。
3. 確定精度等級：高精度測試選±0.03% F.S.，一般工業應用選±0.05% F.S.。
4. 確認安裝方式：根據結構空間選擇螺紋、壓頭或凸臺安裝。
5. 電氣接口：確認輸出信號類型（mV/V）與接線方式（5線制標準）。

2. 安裝注意事項

• 螺絲固定時避免接觸中間梁面（應變區）
• 保證受力方向與傳感器標注方向一致
• 使用扭矩扳手按推薦扭力安裝，避免過緊或過松
• 接線時注意屏蔽接地，減少電磁干擾

3. 常見問題與排查

• 信號漂移：檢查溫度變化是否超出補償范圍、接線是否松動
• 輸出異常：確認激勵電壓是否穩定、負載是否超出量程
• 安裝后零位偏差：重新校準或檢查安裝是否產生側向力

---

六、力準傳感的服務與支持

力準傳感不僅提供標準化S型傳感器產品，還支持：

• 定制化開發：可根據客戶需求定制量程、尺寸、接口、輸出方式等
• 技術咨詢：提供選型支持、安裝指導、系統集成方案
• 售后保障：產品質保期內提供免費檢測與維修服務
• 樣品測試：支持樣品申請與現場測試驗證

---

七、結語

S型拉壓力傳感器作為工業測力領域的重要器件，其精度、可靠性與適用性直接影響系統性能。力準傳感憑借多年的研發積累與行業經驗，為客戶提供全系列、高品質的S型傳感器解決方案，助力智能制造、精密測試與自動化系統的高效運行。

如需進一步了解某款型號的詳細參數、圖紙或獲取樣品，請聯系我們的技術支持團隊。

---
