全面解析平板式測力傳感器：選型、應用與安裝指南

作為工業自動化與精密測量領域的關鍵元件，平板式測力傳感器憑借其結構緊湊、安裝便捷、測量精度高等特點，廣泛應用于各類壓力、稱重與裝配檢測場景。力準傳感作為國內領先的測力傳感器制造商，推出了多款平板式測力傳感器系列產品，滿足不同行業與應用場景的需求。本文將系統介紹該系列產品的技術特點、選型方法、典型應用及安裝注意事項，幫助用戶快速了解并選擇合適的產品。

一、什么是平板式測力傳感器？

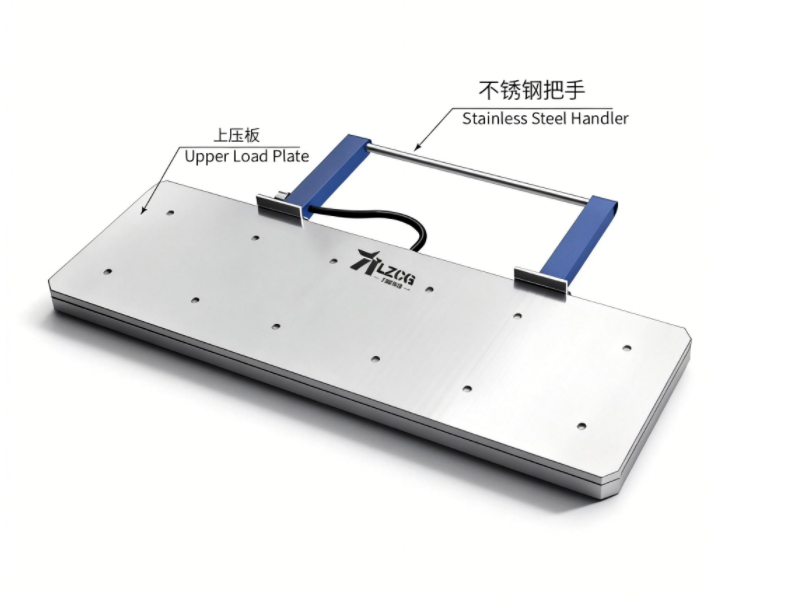

平板式測力傳感器是一種采用薄板式結構的應變式傳感器，通常由合金鋼或不銹鋼材質制成，具有低高度、大面積受力、高剛性的特點。其工作原理是通過彈性體在受力后產生形變，由粘貼在彈性體上的應變片轉換為電信號輸出，實現對壓力、拉力或負載的精確測量。

主要優勢：

• 結構緊湊：適合空間受限的安裝環境。
• 安裝方便：通常采用法蘭安裝或螺栓固定，易于集成。
• 高精度與穩定性：具備良好的非線性、滯后、重復性及溫漂性能。
• 防護等級高：多數型號支持IP64/IP65防護，適用于工業環境。
• 可選TEDS功能：支持傳感器身份識別與參數自動配置，便于系統集成。

二、力準平板式測力傳感器系列概覽

所有系列均具備TEDS可選功能，防護等級多為IP65，工作溫度范圍-20℃~80℃，支持定制化服務。

三、如何選擇合適的平板式測力傳感器？

1. 確定量程范圍

根據實際測量負載的最大值選擇合適量程，建議留有20%~30%的安全余量，避免過載損壞。

2. 材質選擇

• 合金鋼：適用于一般工業環境，性價比高。
• 不銹鋼：適用于潮濕、腐蝕性環境或食品、醫療等行業。

3. 精度要求

• 標準精度型號：適用于一般檢測與監控。
• 高精度型號（非線性±0.05% F.S.）：適用于試驗機、標定系統等高精度場合。

4. 安裝方式

大多數平板式傳感器支持法蘭安裝，需根據安裝空間、螺栓孔位與受力方向選擇合適的型號。

5. 電氣參數

• 輸入電壓：常見為5~10V或3~10V。
• 輸出靈敏度：1.0 mV/V或2.0 mV/V，需與采集系統匹配。
• 防護等級：建議工業現場選擇IP65及以上。

四、典型應用場景

1. 手機與電子裝配

• 型號推薦：LFC-140、LFQ-W100
• 應用：電池滾壓、屏幕貼合、按鍵壓力測試等。

2. 壓力機與壓裝設備

• 型號推薦：LFC-150、LFC-180A
• 應用：汽車零部件壓裝、軸承裝配、結構件壓合。

3. 試驗機與測試平臺

• 型號推薦：LFP-150A、LFC-150M
• 應用：材料壓力測試、疲勞試驗、教學實驗臺。

4. 工業稱重與料斗秤

• 型號推薦：LFP-20A、LFP-150A
• 應用：小型料斗稱重、配料系統、動態稱重監測。

五、安裝與接線注意事項

1. 安裝建議

• 確保安裝表面平整、清潔，避免偏載。
• 使用合適扭矩?cái)Q緊螺栓，避免過緊或松動。
• 傳感器與加載方向?qū)R，避免側向力影響精度。

2. 接線示意圖

所有型號均提供標準四線制接線圖：

• 紅色：電源+（Ex+）
• 黑色：電源-（Ex-）
• 綠色：信號+（Sig+）
• 白色：信號-（Sig-）

3. 防護與接地

• 電纜應固定牢固，避免拉扯。
• 建議使用屏蔽電纜并接地，減少電磁干擾。

六、定制化服務與技術支持

力準傳感支持個性化定制服務，包括：

• 特殊量程與尺寸
• 內置變送器（4~20mA、0~10V輸出）
• 特殊電纜長度與接頭
• 高溫或低溫環境適應性設計

如需技術支持、選型咨詢或定制需求，歡迎通過官網聯系我們的技術團隊，或預約來訪參觀指導。

結語

平板式測力傳感器作為現代工業測量系統的重要組成部分，其正確選型與安裝直接關系到測量系統的可靠性與精度。力準傳感憑借多年的研發經驗與成熟的產品系列，為用戶提供從標準型號到定制化解決方案的全方位支持。希望本文能幫助您更好地理解并選擇適合的平板式測力傳感器，提升您的系統性能與生產效率。

本文由力準傳感技術中心提供，轉載請注明出處。
更新日期：2025年4月
